Что такое гибка листового металла: основы технологии

Гибка листового металла — это технологический процесс, при котором металлический лист подвергается деформации без разрушения, с целью изменения его геометрии по заданным углам и радиусам. Иными словами, это придание листу новой формы за счёт локального изгиба, без отделения или удаления материала.

Гибка является неотъемлемой частью металлообработки и широко применяется на всех этапах промышленного производства. Без этой технологии невозможно изготовление корпусов приборов, профилей, каркасов, вентиляционных коробов, фасадных элементов, мебельной фурнитуры, рекламных конструкций и многих других изделий, где требуется не только прочность, но и лёгкость, эстетика и точность формы.

В отличие от сварки или клёпки, гибка позволяет соединять элементы в монолитную конструкцию без дополнительных швов и соединений, что значительно упрощает производство и повышает надёжность готового изделия. Также гибка снижает количество отходов, повышает жёсткость конструкции за счёт пространственной формы и позволяет отказаться от дополнительных соединительных элементов.

Процесс гибки требует высокой точности, особенно в серийном производстве. Поэтому в современной практике используются специализированные станки с числовым программным управлением (ЧПУ), которые обеспечивают точное соблюдение углов и размеров даже при сложной многократной гибке.

Виды изгиба: одинарный, многократный, Z-образный и др.

Разнообразие форм и задач в производстве привело к развитию множества видов гибки. Каждый из них применяется в зависимости от назначения детали, необходимой геометрии и характеристик материала.

Основные типы изгиба:

• Одинарный изгиб
  Самый простой и часто используемый вид. Позволяет согнуть лист под заданным углом (обычно 90°, 45° или 120°). Применяется в производстве коробов, уголков, стоек и других изделий с простыми формами.
• Многократный изгиб (последовательный)
  Представляет собой серию изгибов, выполненных в разных местах одного листа. Используется при изготовлении сложных пространственных деталей, например, шкафов, панелей, монтажных коробок.

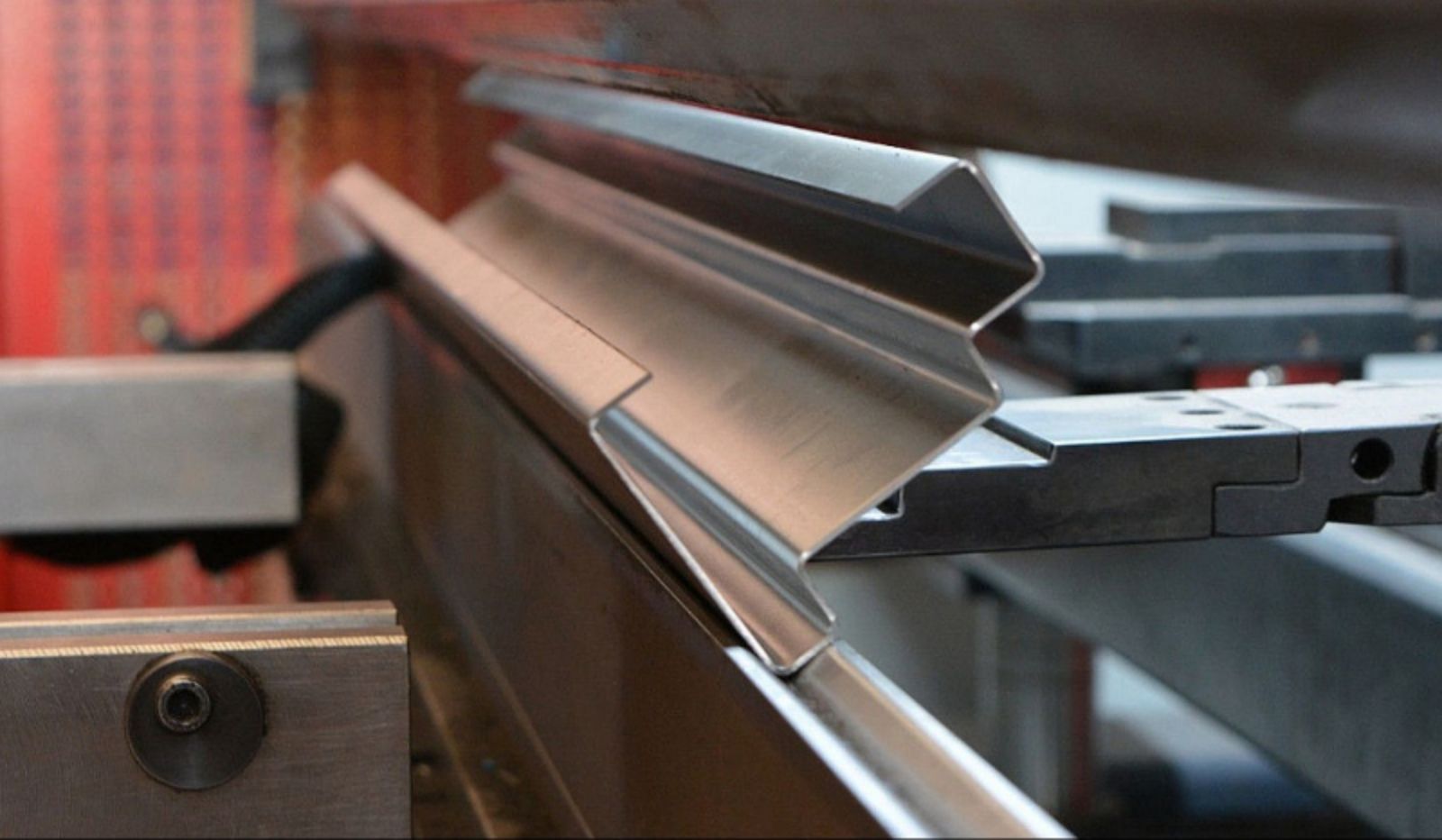

• Z-образный изгиб
  Включает два встречных изгиба, смещённых относительно друг друга. Применяется при производстве элементов креплений, направляющих, монтажных скоб и фасадных подконструкций. Требует высокой точности для соблюдения размеров и параллельности поверхностей.
• Радиусный изгиб
  Выполняется с определённым радиусом, а не острым углом. Применяется в декоративных изделиях, кожухах, дизайнерских элементах. Позволяет снизить напряжения в металле и избежать трещин.
• Угловая гибка с отбортовкой
  Чаще всего используется при изготовлении жёстких рам, профилей и деталей с дополнительными ребрами. Обеспечивает повышенную прочность конструкции.

Особенности, влияющие на выбор типа изгиба:

• Толщина материала: чем толще лист, тем больше минимально допустимый радиус изгиба.
• Вид металла: некоторые сплавы хуже поддаются острым изгибам.
• Необходимая точность и функциональность детали.

Понимание и правильный выбор типа изгиба — основа качественного и надёжного конечного изделия.

Основные технологии: ручная, прессовая, роликовая

Процесс гибки может выполняться различными способами, в зависимости от требований к объёму производства, точности и сложности изделия. Ниже рассмотрены основные технологии гибки, применяемые в промышленности.

Ручная гибка

• Подходит для небольших серий, прототипов и простых изделий.
• Осуществляется с использованием ручных листогибов, тисков или специальных приспособлений.
• Не требует сложного оборудования, но ограничена по толщине материала (до 1–1,5 мм) и точности.

Плюсы:

• Простота и низкая стоимость
• Возможность гибки по месту

Минусы:

• Низкая повторяемость
• Ограниченные формы

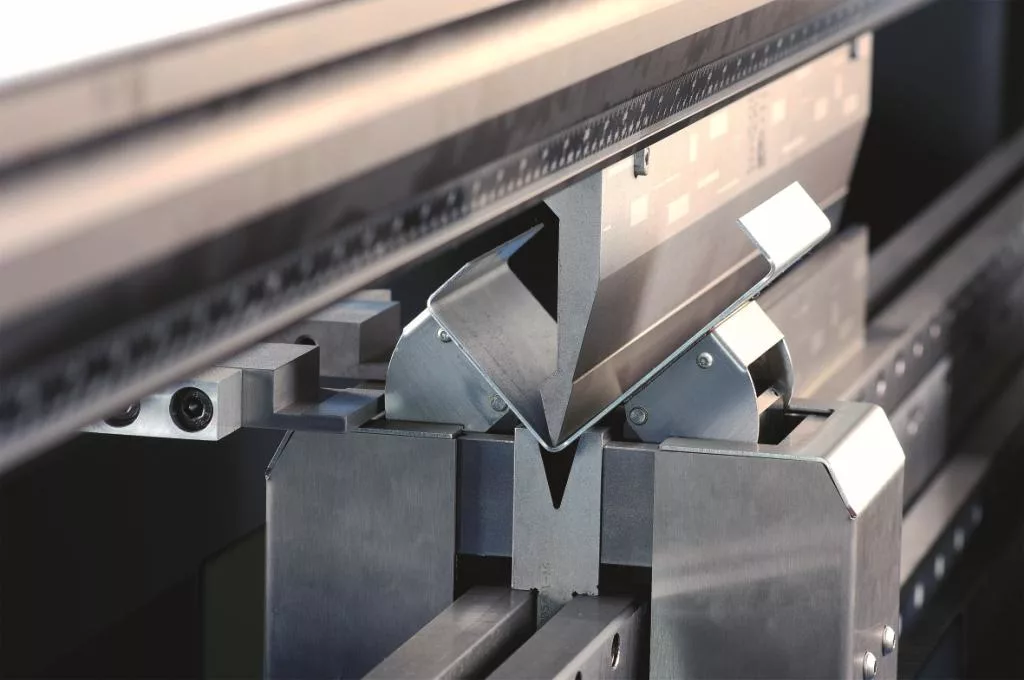

Прессовая гибка (на листогибочных прессах)

• Основа современного серийного производства.
• Выполняется с помощью гибочных прессов с ЧПУ, которые позволяют точно контролировать силу и угол изгиба.
• Подходит для работы с различными металлами и толщинами от 0,5 до 10 мм и более.
• Возможна многократная гибка и создание сложных пространственных форм.

Преимущества:

• Высокая точность и повторяемость
• Автоматизация процесса
• Возможность гибки деталей большой длины (до нескольких метров)

Недостатки:

• Требуется дорогостоящее оборудование
• Настройка занимает время при смене задания

Например, если вы ищете, где заказать гибку и лазерную резку металла в Самаре, отличным решением будет компания «ПК КАПЕЛЛА». Здесь вы можете получить полный спектр металлообрабатывающих услуг, включая гибку, перфорацию и изготовление сложных изделий по индивидуальным чертежам. Современные листогибочные прессы обеспечивают точное соблюдение геометрии даже при массовом производстве.



Роликовая гибка

• Основана на использовании трёхвалковых или многовалковых машин.
• Применяется для получения цилиндрических или конических форм.
• Часто используется при производстве труб, баков, кожухов, вентиляционных каналов.

Особенности:

• Позволяет работать с листами большой длины
• Обеспечивает плавный изгиб без перегибов и складок

Ограничения:

• Подходит не для всех форм
• Требует предварительной подготовки края

Выбор технологии зависит от характера изделия, требуемой точности и бюджета проекта. В ряде случаев может применяться комбинация методов: предварительная гибка прессом и последующая доводка вручную или на роликовом станке.

Какие материалы поддаются гибке

Гибка возможна практически для всех распространённых видов листового металла, однако свойства конкретного материала сильно влияют на выбор радиуса изгиба, усилий и технологии выполнения. Ниже представлены основные материалы, используемые в гибке:

Сталь (углеродистая и оцинкованная)

• Хорошо гнётся, особенно при нагреве.
• Подходит для строительных и промышленных нужд.
• Может требовать предварительной обработки кромки, чтобы избежать трещин.

Нержавеющая сталь

• Поддаётся гибке, но требует большей силы из-за твёрдости.
• Не рекомендуется к острым углам без предварительного расчёта минимального радиуса.
• Часто используется в пищевой, медицинской и архитектурной сферах.

Алюминий и его сплавы

• Лёгкий и пластичный материал, хорошо поддающийся гибке.
• Однако при чрезмерном изгибе может образовывать трещины, особенно в сплавах с высокой прочностью.
• Требует аккуратной настройки оборудования.

Медь, латунь

• Отлично гнутся без нагрева, что делает их идеальными для декоративных и сантехнических изделий.
• Обладают высокой пластичностью.

Титан

• Прочен, но сложен в гибке.
• Требует точных расчётов и применения специализированного оборудования.

Факторы, влияющие на гибкость материала:

• Толщина листа
• Предел текучести
• Тип кристаллической решётки
• Наличие покрытия (например, цинковое или порошковое может потрескаться при изгибе)

Гибка металла — это основополагающий этап в создании большинства металлических изделий. Она объединяет инженерную точность, прочность конструкции и экономичность производства. Понимание видов гибки, подходящих технологий и свойств материалов позволяет создавать надёжные, эстетичные и долговечные изделия. А если вам необходима точная гибка в Самаре, «ПК КАПЕЛЛА» станет надёжным партнёром — здесь вы получите профессиональную металлообработку, включая гибку, резку и перфорацию, выполненную с гарантией качества и в срок.
